MW73 Series

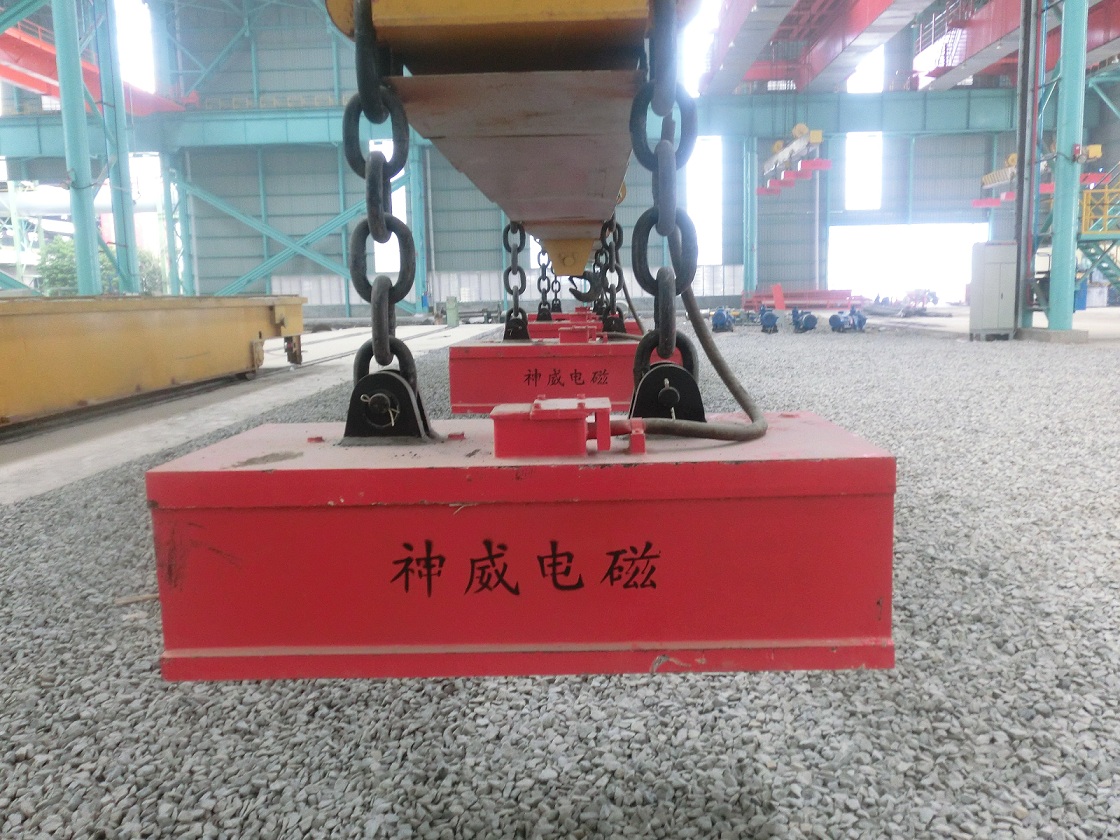

MW73 Series Lifting electromagnet for lift and turn plate blanks

MW73系列 Series MW73 用途適合于厚板坯上、下表面的檢查和精整時翻轉作業。也可用于厚板和板坯的吊運。采用特殊的磁極結構，能在吊運狀態下使板坯翻轉180度。 Applications Suitable for lifting and flippingop

HOTLINE：

+86-13378900982 +86-730-8156688

MW73系列 Series MW73

用途
適合于厚板坯上、下表面的檢查和精整時翻轉作業。也可用于厚板和板坯的吊運。

采用特殊的磁極結構，能在吊運狀態下使板坯翻轉180度。

Applications

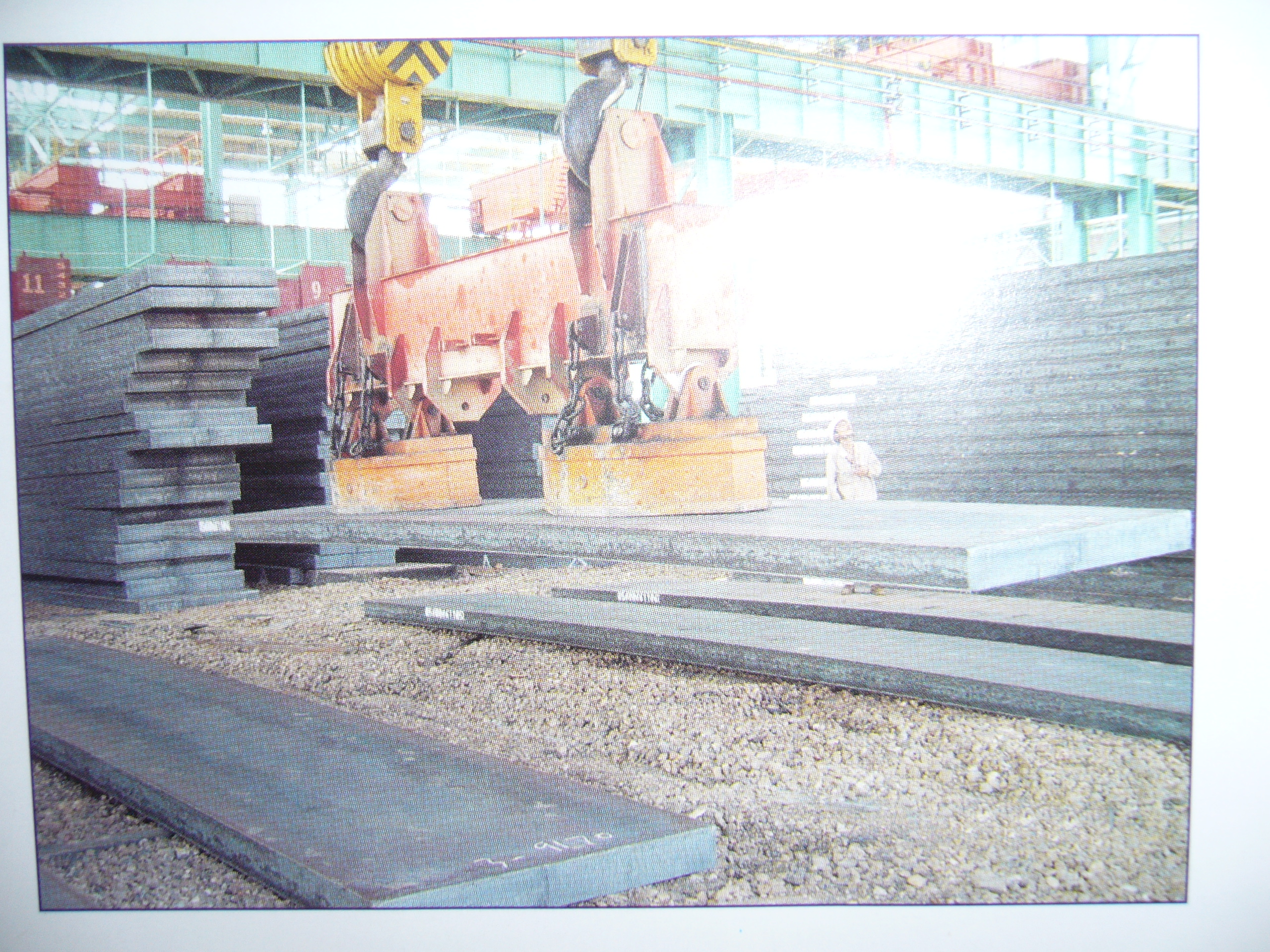

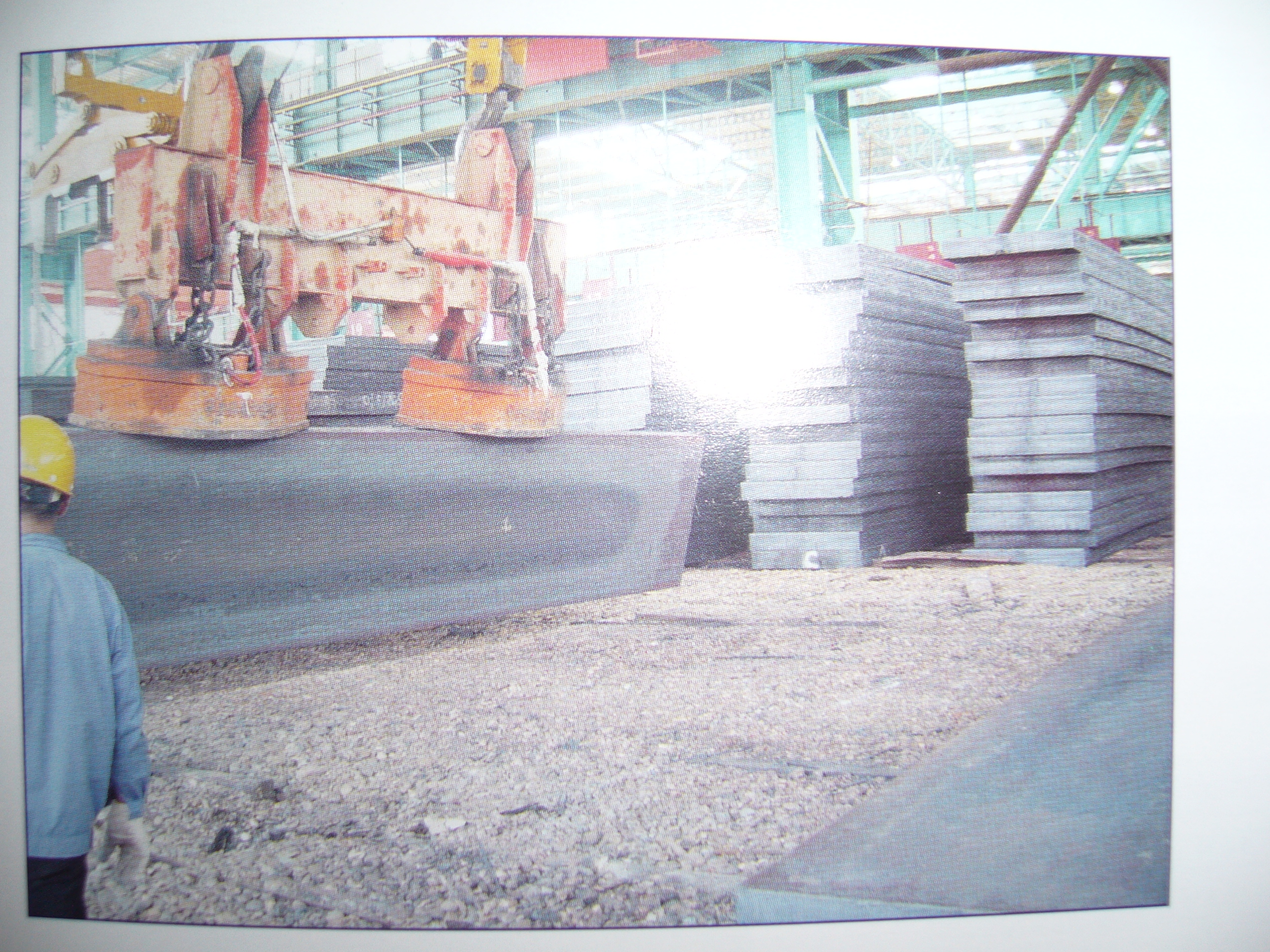

Suitable for lifting and flipping operation on heavy plate blanks for checking and finishing upper and bottom surfaces. The design of special magnetic pole structure is used to ensure the plate blanks can be tipped 180°under lifting and transporting.

主要技術參數（電壓DC-220V）Main Technical Data (Voltage DC-220)

Model型號		Normal temperature type (100℃)常溫型(100℃)							High temperature type (600℃)高溫型（600℃）
Model型號		MW73-70L	MW73-90L	MW73-110L	MW73-120L	MW73-140L	MW73-160L	MW73-180L	MW73-70L/2	MW73-90L/2	MW73-110L/2	MW73-120L/2	MW73-140L/2	MW73-160L/2	MW73-180L/2
overall dimension外形尺寸 (mm)	A	700	900	1100	1200	1400	1600	1800	700	900	1100	1200	1400	1600	1800
	B	950	920	1080	1290	1100	1663	1910	990	1050	1140	1360	1175	1720	2000
	C	180	160	250	250	280	500	500	180	160	250	250	280	500	500
	D	110	125	170	170	220	220	230	110	125	150	170	220	220	230
	E	32	50	65	85	90	90	115	32	50	65	85	90	90	115
Mass質量(kg)		540	842	1590	1984	2726	3374	5000	640	987	1680	2100	3410	4400	5800
Current電流(A)		15	21	23	29	37	55	80	12.3	15.3	19.8	30	32.8	39	53
Power功率(kw)		3.3	4.6	5	6.4	8.2	12	17.5	2.7	3.4	4.4	6.5	7.9	8.6	11.7
Lifting capacity of one unit 單位承載能力 (t)		6	10	15	18	25	32	40	6	10	15	18	25	32	40
