· 本系列產品是九十年代根據國內市場需要研制開發成功的產品。本系列產品主要使用于冷軋和熱軋板廠吊裝各類鋼卷,分為立卷吊運型、臥卷吊運型和立臥通用型三種結構型式。
· 電磁鐵分為常溫型和高溫型,高溫型電磁鐵可在鋼卷表面溫度≤650℃時穩定工作,可吸吊立卷或臥卷。采用此類電磁鐵吊裝鋼卷時,不影響相鄰鋼卷和設備,不損傷鋼卷,能顯著提高工效。
· 立卷吊運型—電磁鐵吸附鋼卷端面。當立卷端面不平整且高低差≤80mm時,電磁鐵采用活動磁極結構,活動磁極能很好地與立卷端面接觸,確保電磁鐵吊運能力。
· 臥卷吊運型—電磁鐵吸附鋼卷的弧形側面。電磁鐵能將鋼卷緊密的堆碼在一起,提高場地利用率。
· 立臥通用型—電磁鐵能吸吊立卷,也能吸吊臥卷。電磁鐵磁極結構既能適應立卷端面,又能適應臥卷的弧形側面。確保立卷、臥卷的安全吊運。
主要技術參數 吊運方式:立臥通用 TD-50%
主要技術參數 吊運方式:立式吊運 TD-50%
型號 |
MW24-130L/G |
MW24-150L/G |
MW24-165L/G |
MW24-180L/G |
MW24-195L/G |
LM24-210L/G |
||

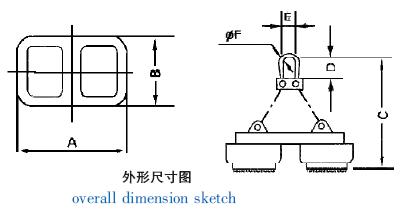

外形尺寸 |
A |
mm |
1570 |
1770 |
1940 |
2050 |
2180 |
2590 |
B |
mm |
1550 |
1550 |
1600 |
1650 |
1650 |
1850 |
|
C |
mm |
280 |
280 |
280 |
280 |
280 |
350 |
|
D |
mm |
180 |
180 |
180 |
180 |
180 |
250 |
|
E |
mm |
60 |
60 |
70 |
70 |
85 |
100 |
|
質量 |
Kg |
3200 |
3600 |
5500 |
6600 |
7800 |
10000 |
|
電壓 |
V |
-220 |
-220 |
-220 |
-220 |
-220 |
-220 |
|
電流(冷態) |
A |
40 |
50 |
80 |
90 |
93 |
100 |
|
功率(冷態) |
Kw |
8.8 |
11 |
17.6 |
19.8 |
20.5 |
22 |
|
最大重量 |
ton |
8 |
10 |
16 |
20 |
25 |
30 |
|
最大外徑 |
mm |
1500 |
1500 |
1700 |
1800 |
1900 |
2000 |
|
寬度 |
mm |
不限 |
不限 |
不限 |
不限 |
不限 |
不限 |
主要技術參數 吊運方式:立式吊運 TD-50%
