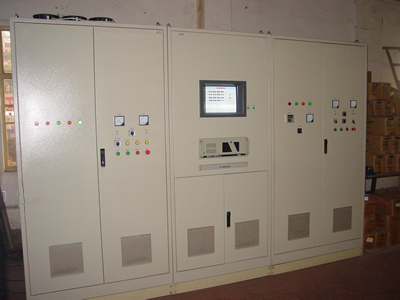

電磁攪拌控制設備

    電磁攪拌器低頻電源系統，采用了數字電路芯片生成SPWM波，具有閉環增益控制反饋系統。輸出波形穩定性極高，輸出電流漂移范圍≤3％。
    低頻電源采用交直交變頻技術，整流部分設置了大容量電容進行波和功率因素補償，功率因素達到0.9。
    控制部分實現數字化控制，給定輸出參數精度高，具有較高的穩定性和可靠性，并對輸出電流進行數字化監控，具有三相不平衡、過流、過壓、欠壓等九種檢測。
    逆變驅動部分采用1BM智能功率模塊，具有開關頻率高、開關損耗小、工作溫度低（略高于環境溫度10度左右）。功率模塊具有4種保護功能，其工作的穩定性和可靠性優于采用1GBT、GTR等器件設備。
    三相正弦波脈寬調制頻率最高可以設定在2500Hz，載波頻率高，輸出電流高次諧波比率小，波形為理想的平滑的正弦波。保障了攪拌效果，延長攪拌壽命。
具有對本體的漏電流的檢測裝置，漏電流大于4A報警，漏電流大于8A自動停機。保障本體的工作處于受控狀態，保護了本體和逆變電源柜的安全。 低頻電源輸出容量可調范圍，電流0~1000A可調，頻率0.5~25Hz可調，能滿足不同鋼種的攪拌力度要求。
    電路板采用抽插金屬盒安裝，屏蔽干擾、防塵防潮、換板快捷。版面有故障顯示列陣指示燈，便于監控和維修。
